MBH

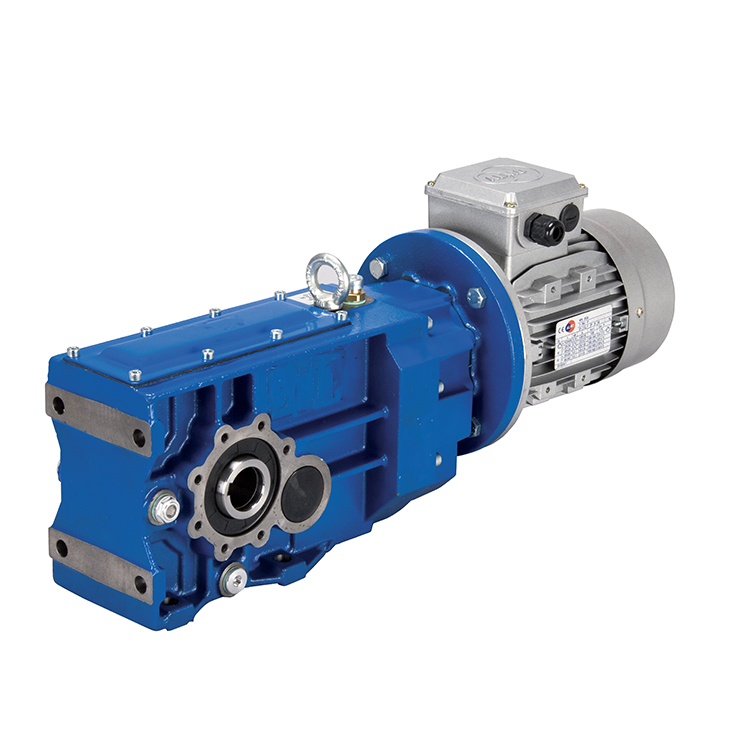

Motoréducteur couple conique
Carter fonte



Facilité de montage

  • Montage IEC B14 ou B5

  • Livré avec lubrifiant

Modularité

  • Arbre creux ou arbre sortant

  • Multibrides entrée

  • Carter modulaire

  • Arbre primaire

  • Bras de couple

Robustesse

  • Carter en fonte grise G25

  • Couple maxi 14000N.m

  • Roulements coniques à partir de BH140

Polyvalence

  • Large gamme de rapports

  • Rapport jusqu’à 226

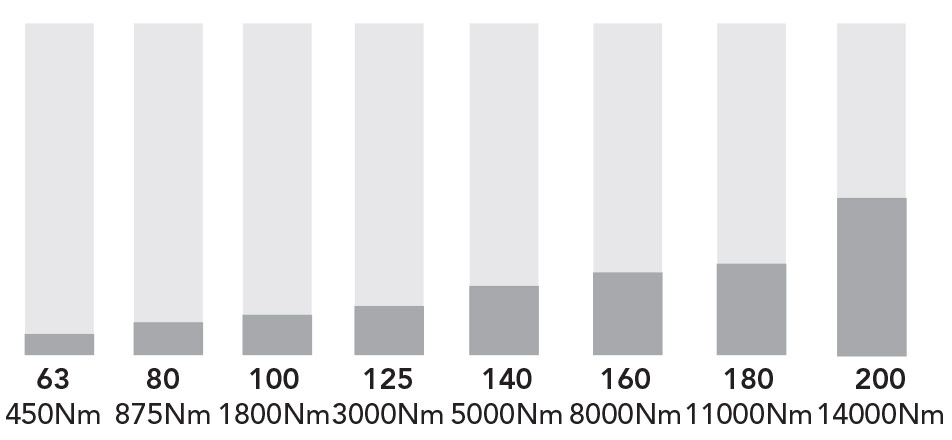

La largeur de gamme



Type MBH



Options principales

  • ATEX

  • Montage intégré

  • Bras de couple

  • Arbre primaire

  • Anti-dévireur

  • Huile alimentaire

  • Plage de température élargie

  • Frête de serrage

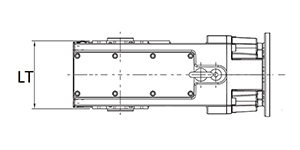

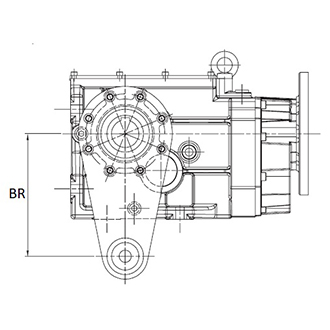

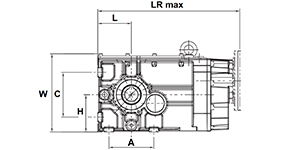

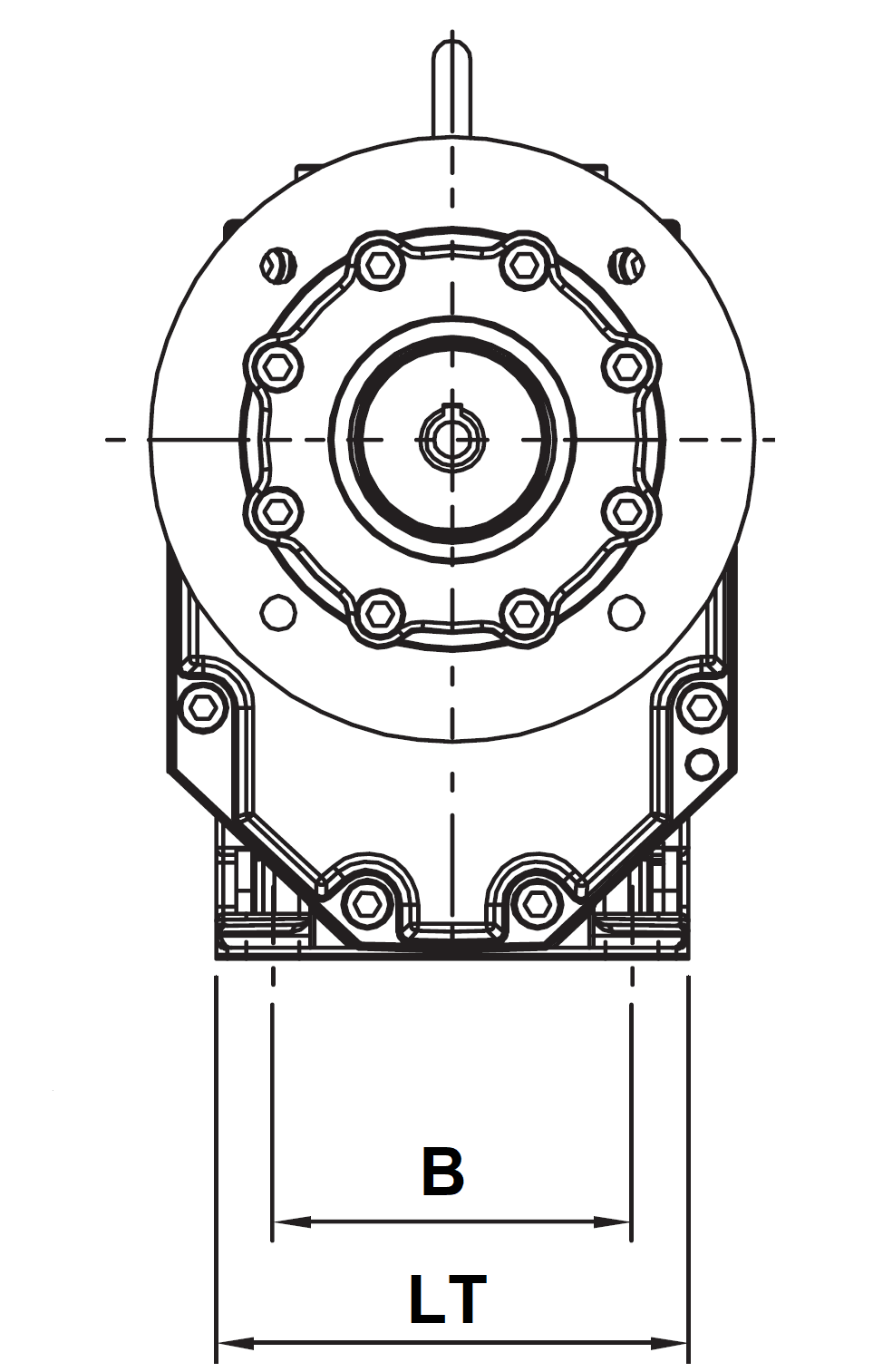

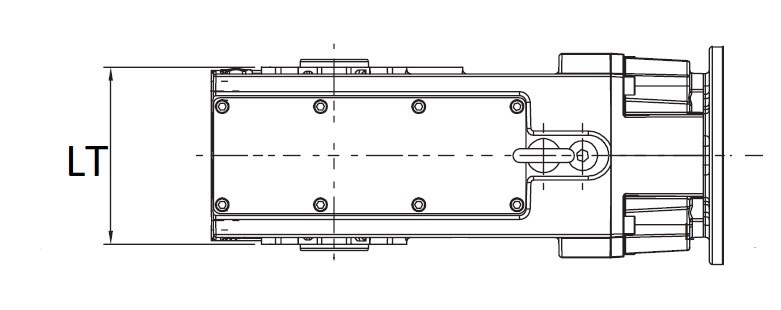

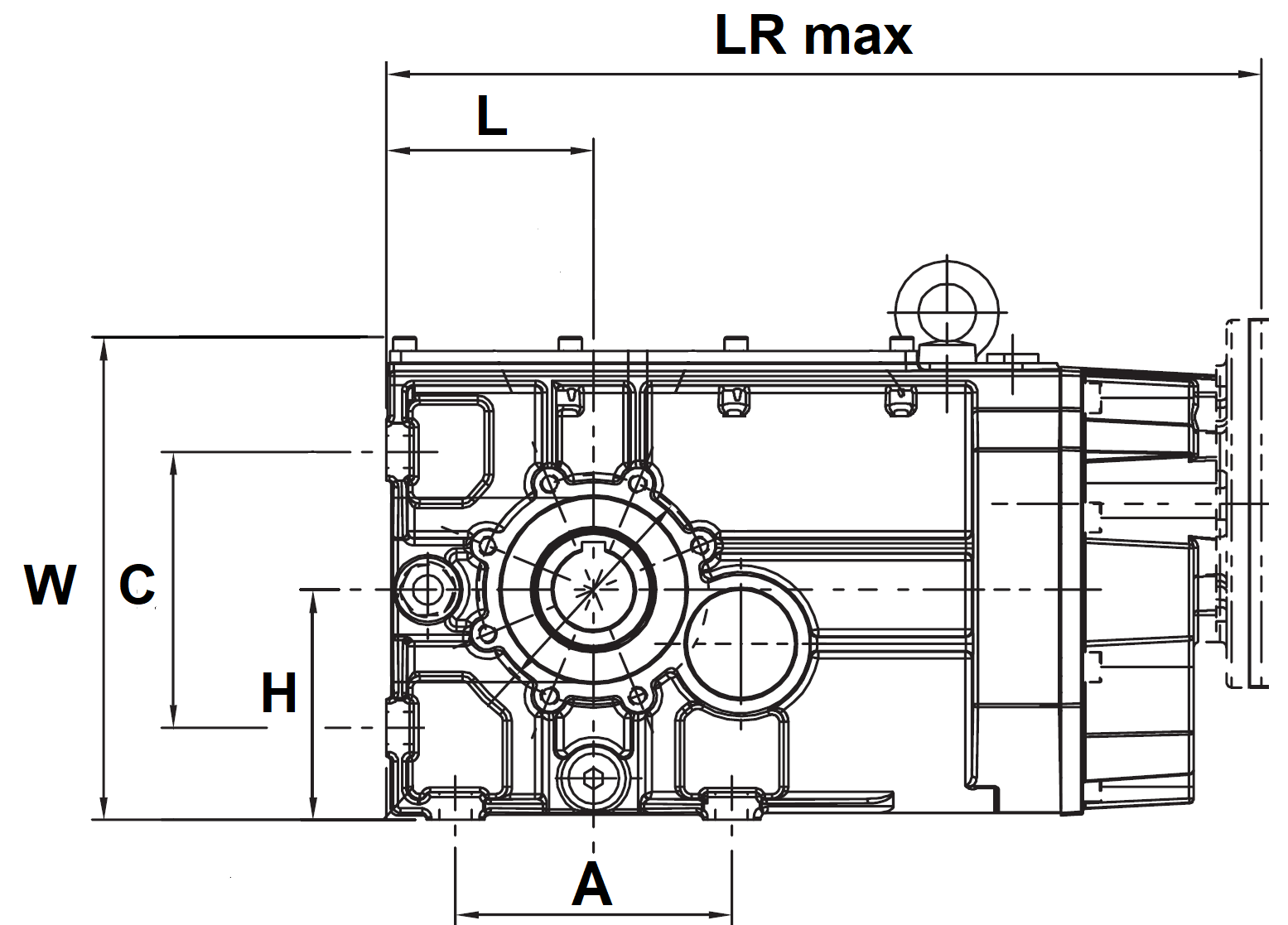

Caractéristiques techniques







    A pattes Bras
Type Axe Arbre sortant H A B L C LT W LR Max BR
MBH63 30   100 120 95 90 120 125 210 461 200
MBH63 35 35x60 100 120 95 90 120 125 210 461 200
MBH80 35   140 120 140 90 130 166 241 492 200
MBH80 45 45x90 140 120 140 90 130 166 241 492 200
MBH100 45   180 150 165 112 160 197 298 618 250
MBH100 50 50x100 180 150 165 112 160 197 298 618 250
MBH125 60 60x120 213 180 180 133 220 226 356 673,5 300
MBH125 70   213 180 180 133 220 226 356 673,5 300
MBH140 70 70x140 265 240 240 160 280 286 422 769,5 400
MBH140 80   265 240 240 160 280 286 422 769,5 400
MBH160 80   301 280 270 200 315 330 491 865,5 450
MBH160 90 90x170 301 280 270 200 315 330 491 865,5 450
MBH180 100 100x210 325 400 290 230 330 350 538 955
MBH200 110 110x210 355 510 320 230 390 380 602 1045

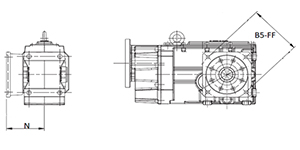

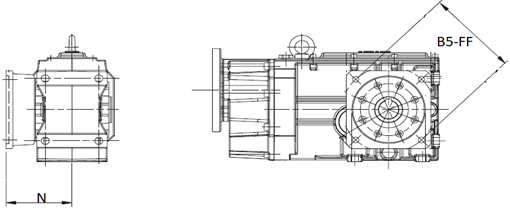

Type Bride de sortie B5 - FF (entraxe de fixation)
Taille Bride FF165 FF215 FF265 FF300 FF400
Forme de bride Carrée Carrée Carrée Circulaire Circulaire
Cote N 117 144 167 184 210
MBH63 F
MBH80   F
MBH100     F
MBH125       F
MBH140         F
MBH160         F
